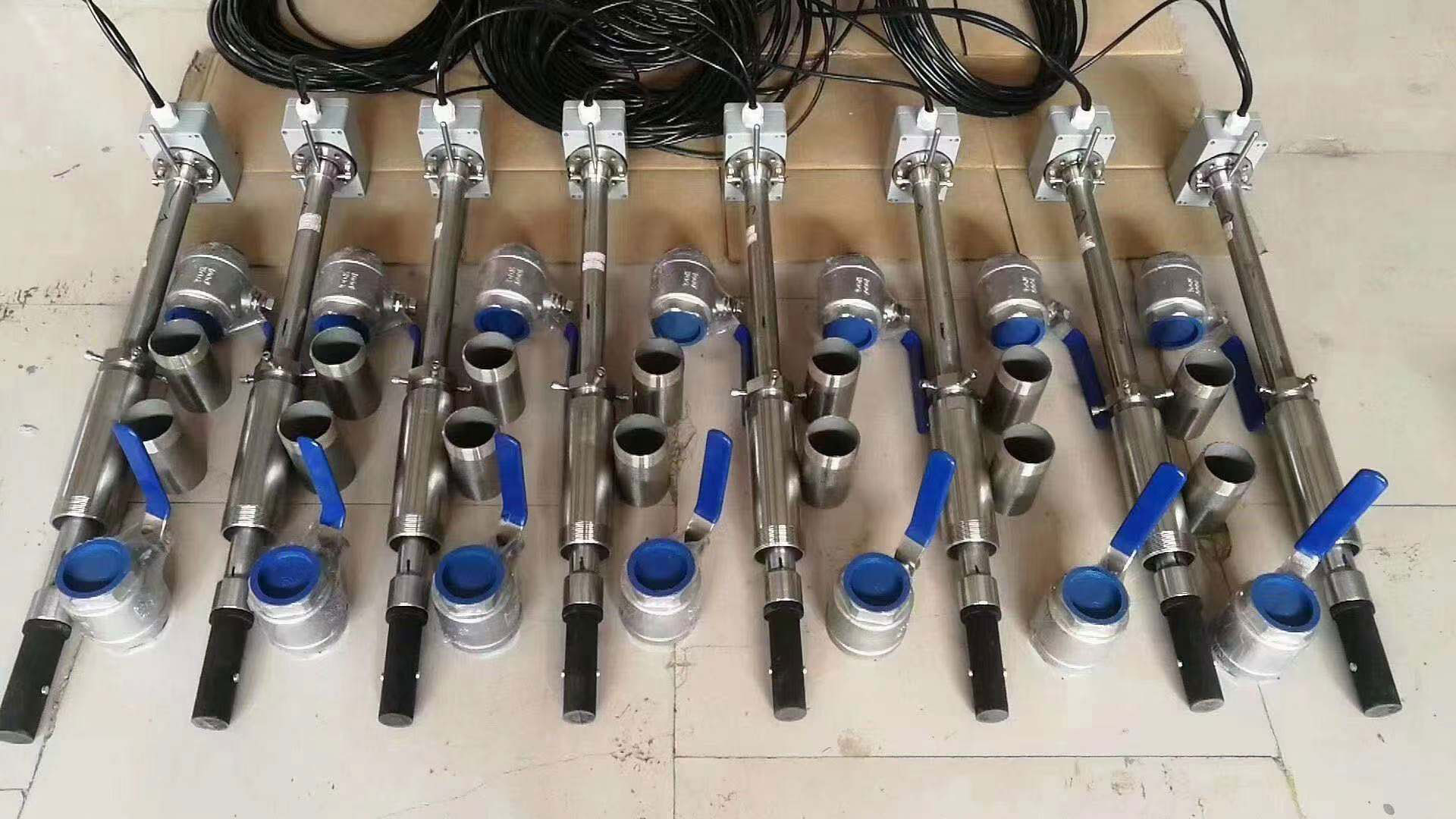

插入式電磁流量計安裝要求
一、插入式電磁流量計產品架構
一套無缺的插入式電磁流量計是由傳感器和轉換器兩部分組成，根據防護等級及參數設定辦法不同分有傳感器與轉換器一體式設備，傳感器與轉換器分離式設備兩種辦法。
一體式設備是把傳感器和轉換器經過內部聯接在一起，組成一全體，直接輸出與流量成線性關系的電流信號或頻率信號。這種辦法在出廠時就已做好，并根據用戶要求，各參數已全部調整好。
分體式設備是把傳感器和轉換器經過外部屏蔽電纜聯接，由這兩部分組成一臺無缺的電磁流量計。
二、插入式電磁流量計設備要求
1、直管段的要求
進口、出口直管段：進口應≥10×DN；出口應≥5×DN；
2、管路規劃的要求
（1）防止由趁便氣體引起的測量誤差。
（2）開排放的管道應將流量計設備在低段。
（3）對管道落差超過5m的當?shù)?，?yīng)在流量計下賤設備空氣閥（真空）。
（4）對長管線，一般在流量計下賤設備控制閥。
（5）不能在泵抽吸側設備流量計。
（6）傳感器設備在地下。
三、插入式電磁流量計對接地址要求
為了使表面牢靠的作業，進步測量精度，不受外界寄生電勢的煩擾/傳感器應有出色的接地，接地電阻小于10.（若金屬管道接地出色時，無須專設接地設備）
四、插入式電磁流量計對設備方位要求
刺進電磁流量計根據現場管路情況紛歧，不加裝球閥的流量計，應在不帶壓倒管路上設備（即不帶壓設備可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把聯接焊管焊接在管道的開孔上；關于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的刺進式電磁流量計；在管道上開孔直徑50，準備把聯接焊管焊接在管道的開孔上。
五、插入式電磁流量計對外部環境的要求
1、流量計應防止設備在溫度改變很大的場所和遭到設備的高溫輻射，若有必要設備時，須有隔熱、通風的辦法。
2、流量計*好設備于室內，若有必要設備于室外，應防止雨水淋澆，積水受淹及太陽曝曬，須有防潮和防曬辦法。
3、流量計應防止設備在含有腐蝕懷氣體的環境中，有必要設備時，須有通風辦法。
4、為了設備、保護、保養便利，在流量計周圍需有充裕的設備空間。
5、流量計設備場所應防止有磁場及強振動源，如管道振動大，在流量計兩端應有固定管道的支座。
六、插入式電磁流量計設備示意圖
一、插入式電磁流量計產品架構
一套無缺的插入式電磁流量計是由傳感器和轉換器兩部分組成，根據防護等級及參數設定辦法不同分有傳感器與轉換器一體式設備，傳感器與轉換器分離式設備兩種辦法。
一體式設備是把傳感器和轉換器經過內部聯接在一起，組成一全體，直接輸出與流量成線性關系的電流信號或頻率信號。這種辦法在出廠時就已做好，并根據用戶要求，各參數已全部調整好。
分體式設備是把傳感器和轉換器經過外部屏蔽電纜聯接，由這兩部分組成一臺無缺的電磁流量計。
二、插入式電磁流量計設備要求
1、直管段的要求

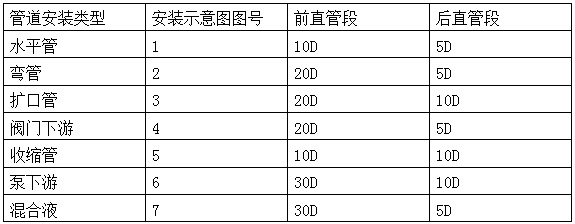

進口、出口直管段：進口應≥10×DN；出口應≥5×DN；
2、管路規劃的要求
（1）防止由趁便氣體引起的測量誤差。
（2）開排放的管道應將流量計設備在低段。
（3）對管道落差超過5m的當?shù)?，?yīng)在流量計下賤設備空氣閥（真空）。
（4）對長管線，一般在流量計下賤設備控制閥。
（5）不能在泵抽吸側設備流量計。
（6）傳感器設備在地下。
三、插入式電磁流量計對接地址要求
為了使表面牢靠的作業，進步測量精度，不受外界寄生電勢的煩擾/傳感器應有出色的接地，接地電阻小于10.（若金屬管道接地出色時，無須專設接地設備）
四、插入式電磁流量計對設備方位要求
刺進電磁流量計根據現場管路情況紛歧，不加裝球閥的流量計，應在不帶壓倒管路上設備（即不帶壓設備可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把聯接焊管焊接在管道的開孔上；關于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的刺進式電磁流量計；在管道上開孔直徑50，準備把聯接焊管焊接在管道的開孔上。
五、插入式電磁流量計對外部環境的要求
1、流量計應防止設備在溫度改變很大的場所和遭到設備的高溫輻射，若有必要設備時，須有隔熱、通風的辦法。
2、流量計*好設備于室內，若有必要設備于室外，應防止雨水淋澆，積水受淹及太陽曝曬，須有防潮和防曬辦法。
3、流量計應防止設備在含有腐蝕懷氣體的環境中，有必要設備時，須有通風辦法。
4、為了設備、保護、保養便利，在流量計周圍需有充裕的設備空間。
5、流量計設備場所應防止有磁場及強振動源，如管道振動大，在流量計兩端應有固定管道的支座。

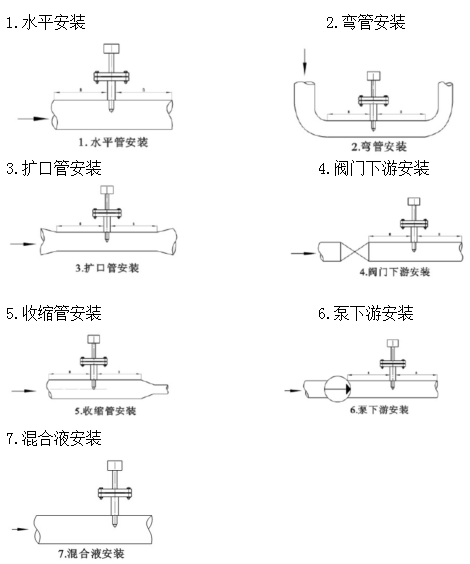

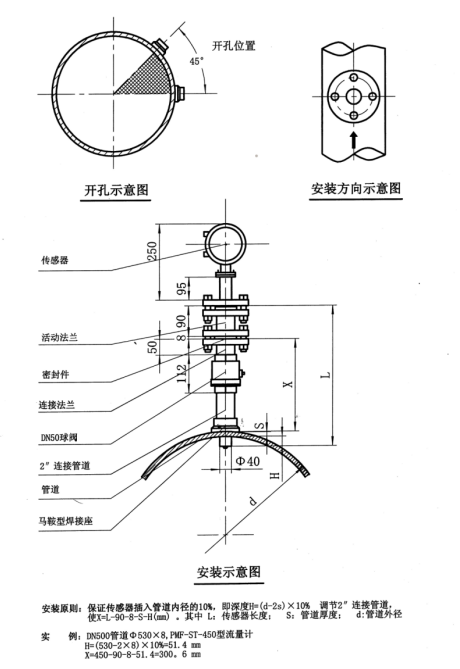

六、插入式電磁流量計設備示意圖
